L3-VET兽用彩超机简易操作说明

常用接口示意图

注意：电池充电时间不能超过10小时

探头的安装

将探头插头的锁紧装置(可转动)置于非锁紧状态，然后插入主机的探头插座上 ,并将插头可靠地锁紧，再将探头放入操作台面固定位置。

注意：只能使用本公司生产的探头，否则将无法进行诊断操作。

在连接或拆卸探头前设备必须处于冻结状态或关机状态。

如果出现无探头，请检查是否接口松动，可以重新拔插后开机

1.将探头插头插入探头座确保牢固

2.将右侧锁扣向上抬起即可固定

开机

本设备供电电源为直流12.8V，电源总开关位于机身左侧，开机时打开仪器左侧开关，再按操作面板左上方的“ON/OFF”键，系统开始启动；正常启动时间为1分钟左右。

注：开机时请确认显示器为通电显示状态；开机前请不要插入

关机

步骤1.按下键盘左上方“ON/OFF”键；

步骤2.待显示器无显示时，关闭显示器；

步骤3.关闭主机左侧总电源开关。

注：关机时请严格按照此顺序关机，避免设备由于瞬间失电造成损坏。

键盘布局见如下图：

注：所有L3-VET按键都有中文字膜，更方便客户使用，说明书内有按键的详细说明，小编在这里就不做详细的说明

正常开机后，屏幕显示如下：

医生可以根据需要触动轨迹球使光标移动到显示探头下方的检查类型选项；按“Set”键选中，进入检查状态。也可在使用过程中按“Probe”键出现探头选择界面。

看到以下界面后，咱们就可以开始对动物做详细的检查了！

首先第一步要给动物做信息的录入

按下操作面板上的“patient”键，弹出新建病例界面；根据需要进行登记。

第二步检查图像，调节参数。

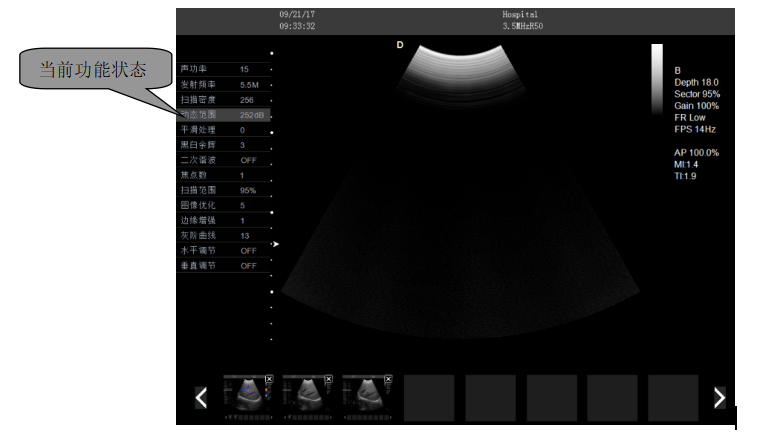

左侧为功能调节区，方向键“”或“”按一次，屏幕对于功能位置的菜单会变色，颜色变灰白为选中。方向键“”或“”按一次，图像中相应数据跟着变化。如上图：选中的“动态范围”为当前可调节状态。

方向键的作用为：“”“”为选择，“”或“”为调节。

频率描述

多频模式允许您切换至探头当前频率的低一级频率或高一级频率。在变频模式下，选择低频率工作模式，适应较为肥胖的动物超声诊断。

调节

1.选择屏幕左侧“发射频率”选项。

2.通过键盘“”、“ ”按钮选择所需的频率。

注意：图像被冻结时，频率更改不能激活。选择的频率显示在屏幕信息区的右上角位置。

深度描述：

控制B模式解剖结构成像的距离。要显示更深的图像，请增加深度。如果需要比较大的显示幅面，处于底部且不常用，可以降低深度。

调节

要增大/减小深度，点击按键“Depth”亮灯后，顺时针旋转“Adjust”旋钮，深度提升。逆时针旋转“Adjust”旋钮，深度变浅。值深度的增加随探头和应用而改变。在显示器图像右侧信息区深度以厘米来表示。如果更改以下内容，深度值将返回出厂设置或用户预设值：探头、检查类别或新患者。

增益描述

B模式增益提高或降低图像中所显示的回声信息的数量。如果产生足够的回声信息，它有增强和变暗图像的效果。调节增益值根据探头而变化；它们和增益旋钮的精确位置无关。注意增益调节是在图像实时状态下进行。不允许您更改冻结图像的增益。B-模式的增益与M模式、多普勒模式和彩色血流模式的增益无关。在M模式下改变M模式增益不会影响B模式图像增益。

调节

要减小/增大，请旋转“B”旋钮。顺时针调节增益增加，0-100﹪变化。逆时针调节，增益减小，100﹪-0变化。

注意:始终先优化增益再决定是否要增大输出能量。（TGC时间补偿增益要与总增益相互配合，才能达到理想效果）

焦点描述

增加焦距区域的数目或移动焦点区域，以使对特定区域的扫描线束更加紧密。对应焦点区域位置的“›”符号显示在图像的左边。

调节

要增加/减少焦距区域的数量，请调节屏幕左侧“焦点数”选项。注意焦距位置由键盘左侧功能键和旋钮Adjust控制。要将焦点区域移至近场/远场，请按“焦点位置”按键，灯亮后再转动“Adjust”旋钮。调节深度时系统会自动调节焦点区域。

这些参数的调节我们要根据动物的体型大小随时进行调节的，而且这些参数改变的只是设备二维灰阶图像的效果，所以使用这款设备的朋友们一定要自己摸索一下，多多调节使用。L3-VET这是一款彩色多普勒超声诊断仪，它具备彩色多普勒功能，脉冲多普勒功能和能量多普勒功能，这些多普勒功能也有一套比较实用的操作方法，是不是大家觉得有哪里不对的地方，是的咱们的超声检查还没有结束，上面只是说到第一步建立病例，第二步检查图像，大部分朋友都只是做到这两步，其实第三步也是比较重要的，下期我们接着为大家讲解。
